Ball screw/spline berisi alur ball screw dan alur ball spline yang saling bersilangan. Mur ball screw dan ball spline memiliki bantalan pendukung khusus yang tertanam langsung pada keliling mur. Ball screw/spline mampu melakukan tiga mode gerakan (rotasi, linier, dan spiral) dengan satu poros dengan memutar atau menghentikan mur spline.
| Nama Produk | Sekrup Bola |
| Nomor Model | Disesuaikan sesuai gambar |
| Bahan | Sesuai dengan kebutuhan pelanggan |
| Proses Pembuatan | Sekrup gulung, Sekrup tanah |
| Pengiriman | 14 hari |
| Fitur | Presisi tinggi, kecepatan tinggi, kebisingan rendah, efisiensi tinggi |

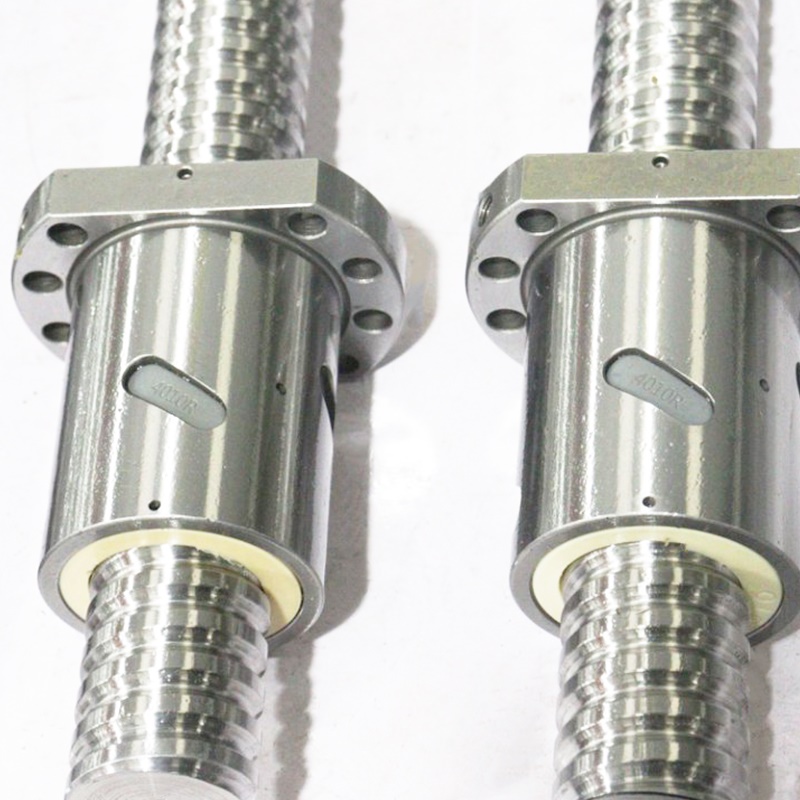

Sekrup bola mur tunggal banyak digunakan di bidang-bidang berikut karena strukturnya yang ringkas, biaya rendah, dan kemampuan untuk memenuhi persyaratan presisi dan beban sedang:
1. Peralatan industri umum
Lini produksi otomatis, mesin pengemasan, peralatan pencetakan.
2. Mesin perkakas CNC dan peralatan pemrosesan
Perkakas mesin CNC ekonomis, mesin EDM.
3. Peralatan medis dan laboratorium
Peralatan pencitraan medis: Penerjemahan braket cincin selip mesin CT memerlukan kebisingan dan stabilitas yang rendah.
Instrumen laboratorium: Mengandalkan kemampuan mengunci otomatis sekrup (dengan rem).
4. Mobil dan transportasi
Elektronik otomotif: Pengangkat jendela elektrik, penyetelan kursi (desain segel kedap debu).
Transportasi kereta api: Transmisi sakelar pintu kereta bawah tanah, yang harus lulus uji getaran dan ketahanan.
Sekrup bola mur tunggal menempati pasar utama dalam beban ringan dan sedang, kecepatan sedang dan rendah, dan skenario presisi konvensional karena efektivitas biayanya.
| Spesifikasi | Nilai |
| Diameter | 32 |
| Memimpin | 10 |
| Flens | Integral |
| Arah Benang | Tangan kanan |
| Akurasi Timbal | C3 |
| Dimulai | 1 |
| Bahan | Baja bantalan GCr15 |
| Jenis Benang | Menggiling |
Pengolahan produk ball screw meliputi langkah-langkah berikut:
1. Pemilihan material: Pilih bahan logam berkualitas tinggi, seperti baja paduan berkualitas tinggi, untuk bagian utama sekrup bola.
2. Memutar: Gunakan mesin bubut untuk memutar material logam. Pertama, pasang material logam pada mesin bubut dan gunakan alat pemotong untuk memotong material secara bertahap menjadi benda kerja berbentuk silinder. Langkah ini memastikan bahwa sekrup bola memiliki diameter dan panjang yang presisi.
3. Pemrosesan ulir sekrup: Pemrosesan ulir sekrup dilakukan pada permukaan luar sekrup bola. Proses ini memerlukan penggunaan alat ulir untuk memotong garis ulir pada sekrup bola sehingga dapat disesuaikan dengan peralatan lain.
4. Pengolahan bola baja: Buat bola baja dengan ukuran yang sesuai untuk gerakan menggelinding antara sekrup bola dan slider. Bola baja biasanya terbuat dari bahan logam dan berukuran tepat melalui proses pemrosesan seperti penggilingan.
5. Perakitan: Merakit berbagai komponen ball screw. Hal ini terutama meliputi penempatan ball screw ke dalam rel pemandu dan memastikan bahwa bola baja terpasang dengan benar ke dalam jalur antara ball screw dan slider.
6. Debugging dan pemeriksaan kualitas: Setelah perakitan, ball screw perlu di-debug dan diperiksa kualitasnya. Ini termasuk memeriksa kelancaran putaran, mengukur akurasi dan ukuran sekrup, serta memverifikasi kualitas dan kinerja seluruh sistem ball screw.
7. Perawatan permukaan: Sesuai kebutuhan, sekrup bola dapat diberi perlakuan permukaan, seperti pelapisan krom, penghitaman, dan sebagainya, untuk meningkatkan ketahanan aus dan ketahanan korosi.
Silakan baca terus, tetap diposting, berlangganan, dan kami menyambut Anda untuk memberi tahu kami apa yang Anda pikirkan
