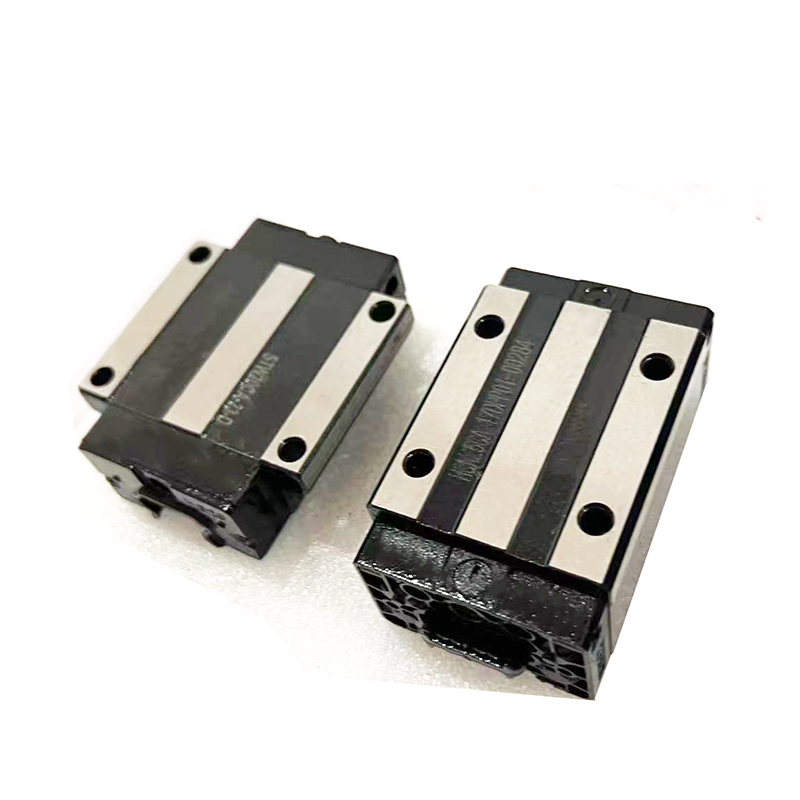

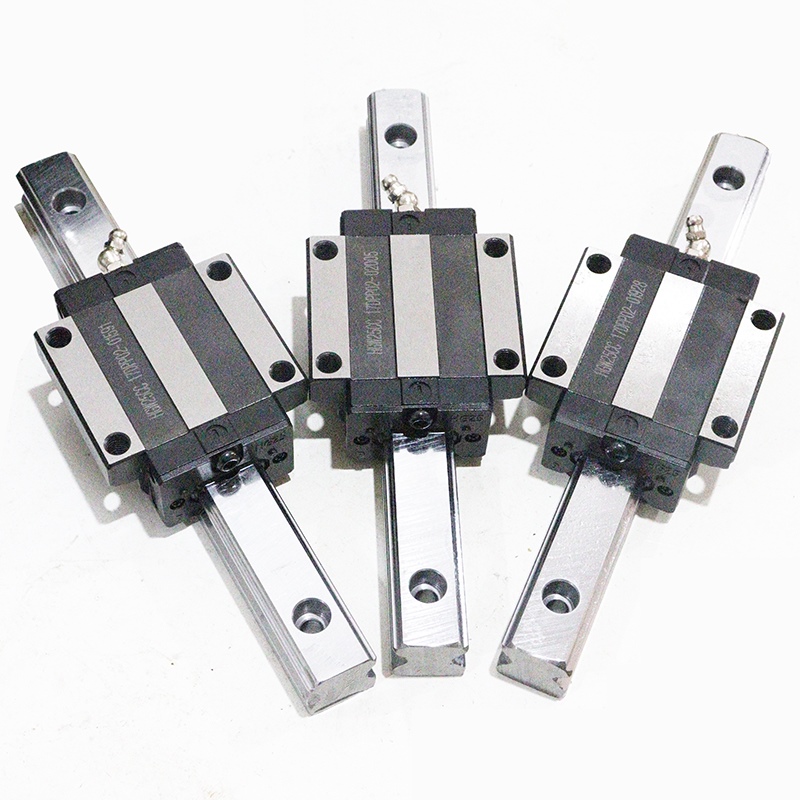

Bagaimana cara memasang pemandu linier?

Persiapan Pra-instalasi

1. Alat dan Bahan

Platform Pemasangan/Basis Peralatan: Permukaan pemasangan yang telah dikerjakan terlebih dahulu.

Kunci Hex: Sesuai dengan baut rel pemandu; sebaiknya dengan tampilan torsi.

Indikator Dial/Penanda Dial: Dengan dasar magnetik untuk pengukuran presisi.

Level: Tingkat presisi; untuk perataan awal.

Platform Marmer atau Penggaris Presisi: Sebagai referensi kelurusan.

Kain Bebas Lin, Alkohol Kemurnian Tinggi, atau Aseton: Untuk membersihkan.

Sarung tangan: Untuk mencegah keringat merusak rel pemandu.

Obeng atau Batang Pengungkit: Untuk menggerakkan slide.

2. Prosedur Pembersihan

Bersihkan Permukaan Pemasangan: Lap permukaan pemasangan rel pemandu, lubang berulir, dan permukaan referensi pemosisian pada alas peralatan secara menyeluruh dengan kain bebas serat yang dibasahi alkohol atau aseton. Pastikan tidak ada minyak, debu, gerinda, atau residu sealant lama.

Rel Pemandu yang Bersih:

Jangan lepaskan kemasan asli rel pemandu sampai sebelum pemasangan.

Setelah melepas rel pemandu, usap perlahan bagian bawah dan samping (permukaan pemasangan) rel pemandu dengan bahan pembersih. Jangan usap permukaan raceway atau slider!

Lubang pengisian oli pada penggeser biasanya tertutup rapat; berhati-hatilah agar tidak mengotori bagian dalam saat membersihkan.

Pemeriksaan: Sentuh semua permukaan pemasangan untuk memeriksa goresan dan gerinda. Jika ada gerinda kecil, poles perlahan dengan batu oli.

Langkah-langkah Instalasi (Mengambil sepasang rel pemandu sebagai contoh)

Langkah 1: Pasang rel pemandu pertama (rel pemandu referensi)

Ini adalah langkah yang paling krusial, karena keakuratannya menentukan keakuratan keseluruhan sistem.

Pasang rel pemandu: Pasang rel pemandu pertama (biasanya yang lebih panjang sebagai referensi) secara perlahan pada permukaan pemasangan. Kencangkan semua baut pemasangan dengan tangan, tetapi jangan kencangkan sepenuhnya; pastikan baut dapat diputar dengan mudah.

Kelurusan yang benar (opsional tetapi direkomendasikan):

Tempatkan kepala indikator dial pada sisi (permukaan akhir) rel pemandu.

Gerakkan alas indikator dial secara perlahan di sepanjang rel pemandu dan amati pembacaan indikator dial. Sesuaikan pembacaan dengan mengetuk sisi rel pemandu secara perlahan (menggunakan palu plastik atau kuningan) hingga variasi berada dalam batas yang dapat diterima (misalnya, ±0,01 mm).

Langkah ini memastikan kelurusan rel pemandu individual.

Pemasangan Awal: Dimulai dengan baut di tengah rel pemandu, kencangkan baut secara diagonal hingga sekitar 70% dari torsi terukur. Hal ini mencegah rel pemandu berubah bentuk akibat tegangan yang tidak merata.

Pengencangan Akhir: Sekali lagi, kencangkan semua baut secara diagonal hingga 100% dari torsi terukur.

Langkah Kedua: Pasang Rel Pemandu Kedua (Rel Pemandu yang Digerakkan)

Tujuannya adalah untuk memastikan paralelisme kedua rel pemandu.

Pasang Rel Pemandu Kedua dan Slide: Pasang rel pemandu kedua pada permukaan pemasangan dan pasang baut-bautnya terlebih dahulu. Bersamaan dengan itu, pasang kedua slider (slide) pada kedua rel pemandu secara berurutan.

Menyambungkan Kaca Objek: Gunakan meja kerja mesin atau pelat penghubung presisi untuk menyambungkan kedua kaca objek. Ini akan membentuk satu kesatuan.

Memperbaiki Paralelisme:

Ini adalah langkah paling krusial. Letakkan kepala indikator dial di sisi rel pemandu kedua.

Dorong meja kerja/pelat penghubung maju mundur secara perlahan, yang menyebabkan slide menggerakkan seluruh sistem pengukuran di sepanjang rel pemandu referensi.

Perubahan pada pembacaan indikator dial mencerminkan kesalahan paralelisme antara dua rel pemandu.

Sesuaikan dengan mengetuk perlahan rel pemandu kedua hingga pembacaan indikator dial berubah ke akurasi yang diperlukan (misalnya, ±0,01 mm).

Amankan rel pemandu kedua:

Setelah paralelisme disesuaikan, tahan rel pemandu kedua pada tempatnya, lalu kendurkan sambungan antara salah satu slide dan meja kerja/pelat penghubung. Ini untuk melepaskan tekanan internal yang disebabkan oleh penyelarasan paksa.

Kencangkan semua baut pemasangan rel pemandu kedua secara diagonal sesuai torsi terukur.

Langkah 3: Inspeksi Akhir dan Pelumasan

Konfirmasi Akurasi Akhir: Dorong meja kerja lagi dan periksa paralelisme dengan indikator dial untuk memastikan bahwa akurasi tidak berubah setelah mengencangkan baut.

Uji Jalan: Dorong meja kerja secara manual, gerakkan sepanjang langkahnya. Prosesnya harus terasa halus dan lancar, tanpa lengket, suara tidak biasa, atau tekanan yang tidak konsisten.

Menambahkan Minyak/Gemuk:

Lepaskan segel sambungan gemuk dari ujung penggeser.

Gunakan gemuk atau oli yang ditentukan, oleskan melalui pistol gemuk sampai gemuk lama dan baru sedikit meluap dari tepi segel.

Pasang penutup debu (jika ada).

Tindakan Pencegahan dan Kesalahan Umum

**Jangan Dipukul:** Jangan memukul rel pemandu, slider, atau sekrup bola secara langsung dengan palu. Gunakan palu plastik atau kuningan untuk penyetelan halus.

**Jangan Membongkar Slider:** Slider merupakan komponen presisi. Jika terlepas dari rel pemandu, bola-bolanya dapat terlepas, menyebabkan hilangnya presisi secara permanen atau kerusakan fungsional. Jangan pernah memisahkan slider dari rel pemandu kecuali benar-benar diperlukan.

**Urutan Pengencangan Baut yang Salah:** Mengencangkan baut langsung dari satu ujung ke ujung lainnya akan menyebabkan rel pemandu terpuntir, sehingga menimbulkan tekanan internal dan sangat memengaruhi kelurusan dan kesejajaran.

Pembersihan yang tidak memadai: Bahkan partikel debu kecil yang memasuki saluran transmisi dapat bertindak seperti "pasir penggiling", secara drastis mempercepat keausan rel pemandu dan penggeser, yang menyebabkan kegagalan dini.

Mengabaikan pelepas tegangan: Gagal melonggarkan sambungan satu sisi slide saat memasang rel pemandu kedua akan membuat keseluruhan sistem dalam keadaan pra-tekanan, meningkatkan resistansi selama pengoperasian, menimbulkan panas dan kebisingan, serta mengurangi masa pakai.
