Sekrup bola adalah elemen transmisi yang efisien yang mengubah gerakan putar menjadi gerakan linier. Ini banyak digunakan dalam peralatan mesin CNC, peralatan otomatisasi, instrumen presisi dan bidang lainnya. Pilihan yang benar sangat penting untuk memastikan kinerja peralatan dan memperpanjang masa pakai. Artikel ini akan memperkenalkan langkah -langkah utama dan tindakan pencegahan untuk pemilihan sekrup bola secara rinci. 1. Tentukan kondisi beban1.1 beban aksialBeban aksial adalah pertimbangan utama untuk pemilihan sekrup bola. Penting untuk menghitung gaya aksial maksimum yang diterapkan pada sekrup selama operasi. Rumus perhitungan untuk beban aksial adalah: 1.2 Momen beban dan lentur radialDalam beberapa aplikasi, sekrup bola mungkin mengalami beban radial atau momen lentur. Beban ini mempengaruhi masa pakai dan keakuratan sekrup, sehingga pertimbangan komprehensif diperlukan saat memilih. 2. Tentukan stroke dan kecepatan2.1 strokeStroke mengacu pada jarak maksimum yang perlu dipindahkan oleh sekrup bola. Tentukan stroke sesuai dengan rentang gerak peralatan dan pastikan bahwa panjang sekrup yang dipilih memenuhi persyaratan. 2.2 KecepatanKecepatan mencakup kecepatan pemindahan maksimum dan percepatan. Menurut persyaratan kerja peralatan, hitung kecepatan bergerak dan percepatan yang diperlukan untuk memastikan bahwa timbal dan kecepatan sekrup yang dipilih dapat memenuhi persyaratan kecepatan. 3. Pilih lead dan akurasi3.1 TimbalTimbal mengacu pada jarak mur bergerak untuk setiap belokan sekrup. Pilihan timbal secara langsung mempengaruhi kecepatan dan resolusi bergerak. Semakin besar timah, semakin cepat kecepatan bergerak, tetapi semakin rendah resolusi; Semakin kecil timbal, semakin tinggi resolusi, tetapi semakin lambat kecepatan bergerak. 3.2 AkurasiAkurasi adalah indikator kinerja yang penting dari sekrup bola, termasuk akurasi penentuan posisi dan akurasi penentuan posisi berulang. Menurut persyaratan akurasi peralatan, pilih nilai akurasi yang sesuai. Nilai akurasi yang umum adalah C0, C1, C2, C3, C5, C7, C10, dll. Semakin kecil jumlahnya, semakin tinggi akurasi. 4. Tentukan diameter dan panjang sekrup4.1 Diameter sekrupPemilihan diameter sekrup terutama didasarkan pada beban dan kecepatan aksial. Semakin besar diameternya, semakin kuat kapasitas bantalan beban, tetapi berat dan biaya juga lebih tinggi. Pilih diameter yang sesuai sesuai dengan persyaratan beban dan kecepatan. 4.2 Panjang sekrupPilihan panjang sekrup perlu mempertimbangkan stroke dan ruang pemasangan. Panjang yang terlalu panjang dapat menyebabkan defleksi, mempengaruhi akurasi dan kehidupan, sehingga perlu untuk memilih panjang yang sesuai sesuai dengan situasi aktual. 5. Pilih Jenis NutJenis mur sekrup bola termasuk mur tunggal dan mur ganda. Kacang tunggal memiliki struktur sederhana dan biaya rendah, tetapi preload kecil; Kacang ganda memiliki preload besar dan kekakuan yang baik, yang cocok untuk kesempatan dengan presisi tinggi dan persyaratan kekakuan tinggi. 6. Pertimbangkan pelumasan dan penyegelan6.1 PelumasanPelumasan yang baik dapat mengurangi gesekan dan memperpanjang umur sekrup. Pilih metode pelumasan yang sesuai sesuai dengan lingkungan penggunaan, seperti pelumasan minyak atau pelumasan minyak. 6.2 SealingPerangkat penyegelan dapat mencegah debu dan kotoran memasuki sekrup dan mempengaruhi akurasi dan kehidupan. Pilih metode penyegelan yang sesuai sesuai dengan lingkungan penggunaan, seperti cincin debu atau cincin penyegelan. KesimpulanPemilihan sekrup bola adalah proses yang kompleks, yang membutuhkan pertimbangan komprehensif dari beberapa faktor seperti beban, kecepatan, akurasi, kehidupan, dll. Melalui metode seleksi ilmiah, dapat memastikan bahwa sekrup bola berkinerja terbaik dalam peralatan, memperpanjang masa pakai, dan meningkatkan keandalan peralatan. Kami berharap artikel ini dapat memberikan referensi berharga untuk pemilihan sekrup bola Anda. Jika Anda memiliki kebutuhan, silakan hubungi kami untuk informasi lebih lanjut.

Sebagai komponen kunci presisi sistem gerak linier, perkembangan bahasa inggris panduan linier dalam tiga tahun ke depan akan difokuskan pada peningkatan manufaktur kelas atas, ledakan permintaan cerdas, dan pendalaman aplikasi industri. Nanjing Chunxin telah mulai mengembangkan produk panduan linier yang terkait dengan kecerdasan. Berikut ini adalah analisis terperinci dari tren pengembangan inti:1. Arah peningkatan teknologi(1) Presisi dan kekakuan ultra tinggiPengulangan tingkat nano: Permintaan akan peralatan semikonduktor (seperti mesin fotolitografi) dan instrumen inspeksi optik mendorong rel pemandu akurasi untuk Ukuran ± 0,1 mikron, yang dicapai dengan mengoptimalkan proses penggilingan jalur balap dan penyesuaian adaptif beban awal.Desain kekakuan tinggi tugas berat: Bidang tugas berat seperti pemrosesan bilah turbin angin memerlukan rel pemandu dengan kekakuan statis lebih dari 500 N/μm, menggunakan struktur paralel multi-slider dan desain rol yang disempurnakan.(2) Kecepatan tinggi dan gesekan rendahKecepatan melebihi 5 m/s (seperti mesin pengemasan), mengandalkan teknologi bola keramik dan lapisan pelumas sendiri (seperti film komposit PTFE), dan koefisien gesekan berkurang hingga di bawah 0,001.(3) Integrasi cerdasRel sensor terintegrasi: pemantauan beban, getaran, suhu, dan umpan balik status keausan secara real-time melalui komputasi tepi (seperti "Smart Rails" milik THK).Sistem penyesuaian mandiri: Algoritma AI secara dinamis menyesuaikan beban awal dan mengkompensasi deformasi termal (sangat cocok untuk peralatan mesin presisi tinggi). 2. Inovasi dalam bahan dan proses manufakturMaterial ringan: rangka rel berbahan paduan aluminium (pengurangan berat 30%) + bola keramik, digunakan dalam skenario seperti servo drone.Baja khusus tahan korosi: baja tahan karat yang mengandung molibdenum atau perlakuan nitriding permukaan digunakan di kapal dan lingkungan kimia, dan masa pakainya meningkat 3 kali lipat.Aplikasi manufaktur aditif: Pencetakan 3D tutup ujung rel yang kompleks, sirkuit oli terpadu, dan slot sensor (seperti teknologi deposisi energi terarah milik Siemens). 3. Titik ledakan aplikasi industriBidang energi baru: peralatan penumpukan modul baterai daya: membutuhkan rel yang kedap debu (IP67) + kecepatan tinggi (2m/s) + umur panjang (10 tahun bebas perawatan).Mesin pemotong wafer silikon fotovoltaik: Permintaan rel tahan debu telah melonjak, dan ukuran pasar mungkin melebihi US$800 juta pada tahun 2025.Manufaktur semikonduktor dan panel: Rel lingkungan vakum (tanpa material yang mengeluarkan gas) digunakan untuk robot penanganan wafer, dan permintaan global diperkirakan akan tumbuh sebesar 25% pada tahun 2026.Robot medis: Rel mikro (lebar ≤ 15 mm) digunakan untuk lengan robot bedah dan harus memenuhi kompatibilitas MRI (bahan non-magnetik seperti paduan titanium). 4. Pola persaingan pasarSubstitusi domestik semakin cepat: produsen Tiongkok (seperti Guangdong Kate, Nanjing Technology, dan Nanjing Chunxin) akan meningkatkan pangsa pasar mereka di rel kecil dan menengah dari 35% pada tahun 2023 menjadi 50% pada tahun 2026, tetapi pasar kelas atas masih didominasi oleh HIWIN dan THK.Strategi persaingan biaya:Produksi berskala besar mengurangi harga produk kelas menengah sebesar 10%-15%.Desain modular (seperti rel pemandu terintegrasi dan kit motor penggerak) mengurangi biaya perakitan pelanggan. 5. Integrasi teknologi baruPengoperasian dan pemeliharaan kembaran digital: Bangun model prediksi masa pakai melalui data pengoperasian rel untuk mengurangi waktu henti yang tidak direncanakan hingga lebih dari 50%. 6. Ringkasan dan saranDaya saing inti pemandu linier dalam tiga tahun ke depan akan tercermin dalam:Inovasi berbasis skenario (seperti panduan antiledakan untuk lokakarya baterai litium dan panduan bersih untuk laboratorium biologi).Penetrasi cerdas (peningkatan dari satu bagian yang bergerak menjadi terminal "persepsi-keputusan").Kolaborasi rantai industri (membangun ekosistem bersama produsen motor servo dan pengontrol). Jika Anda mencari produk berkualitas tinggi, selamat datang untuk mengunjungi situs web kami di www.chunxinauto.com untuk mempelajari informasi produk selengkapnya. Kami berharap dapat bekerja sama dengan Anda untuk bersama-sama membuka babak baru kreativitas. Jika Anda tertarik dengan artikel ini, Anda dapat menghubungi kami diWhatsApp atau WeChat+86 17372250019

Panduan linier memiliki beragam aplikasi. Mereka adalah "tulang punggung" dan "pembuluh darah" peralatan industri modern dan mesin presisi. Misi utamanya adalah menyediakan gerakan linier dengan presisi tinggi, kekakuan tinggi, dan efisiensi tinggi. I. Area Aplikasi Inti1. Mesin Perkakas CNC - "Bidang Utama"Ini adalah area aplikasi paling klasik dan penting untuk pemandu linier. Pemandu linier secara langsung menentukan akurasi dan kecepatan pemesinan perkakas mesin.Tujuan: Mengontrol pergerakan komponen utama seperti turret, spindel, dan meja kerja.Peralatan Khusus: Pusat permesinan, mesin penggilingan CNC, mesin bubut, penggiling, mesin EDM, dll.Fungsi: Memungkinkan pemosisian yang tepat dan pergerakan cepat alat atau benda kerja pada sumbu X, Y, dan Z, menyelesaikan pemotongan komponen yang rumit. 2. Robot Industri - "Sendi Fleksibel"Kegunaan: Berfungsi sebagai sumbu ketujuh robot (rel tanah), yang memperpanjang jarak tempuh dan jangkauan operasi robot. Digunakan pada sambungan gerak linier di lengan robot, sambungan ini memungkinkan ekstensi dan retraksi yang presisi dan halus.Fungsi: Menyediakan gerakan linier dasar yang andal untuk robot, banyak digunakan di stasiun kerja robotik untuk penanganan, pengelasan, pengecatan, perakitan, dan tugas lainnya. 3. Peralatan Manufaktur Elektronik dan Semikonduktor - "Raja Presisi" Tujuan: Memposisikan dan memindahkan komponen presisi seperti chip, wafer, dan papan sirkuit. Peralatan Khusus: Mesin litografi semikonduktor, mesin pengemas chip, mesin pemasangan permukaan (SMT), pengikat kawat, penyelidik wafer, dan peralatan penanganan panel LCD. Fungsi: Mencapai posisi berkecepatan sangat tinggi dan sangat presisi pada skala mikron dan bahkan nanometer sangat penting untuk produksi chip dan komponen elektronik. 4. Alat Ukur Presisi - "Mata Berapi-api" Tujuan: Menggerakkan sensor atau probe untuk memindai dan mengukur benda kerja. Peralatan Khusus: Mesin Pengukur Koordinat (CMM), Mesin Pengukur Gambar, dan Pemindai Laser. Fungsi: Menyediakan jalur gerak referensi yang sangat stabil dan presisi untuk kepala pengukur. Goyangan sekecil apa pun akan langsung memengaruhi hasil pengukuran, sehingga membutuhkan presisi tertinggi dari pemandu linier. 5. Peralatan Medis - "Penjaga Pantai" Tujuan: Memindahkan komponen diagnostik atau terapeutik. Peralatan khusus: Mesin CT, pemindai MRI, akselerator linier (peralatan radioterapi), robot bedah, dan penganalisis biokimia otomatis.Tujuan: Mencapai pergerakan pasien yang tepat atau posisi peralatan perawatan yang tepat, memerlukan pengoperasian yang lancar, tenang, dan andal. II. Aplikasi Umum LainnyaLini produksi otomatis: Unit gerak linier dalam penanganan material, lini perakitan otomatis, dan sistem penyortiran logistik.Peralatan pemrosesan laser: Memandu pergerakan kepala laser pada mesin pemotong laser dan mesin las laser.Peralatan pencetakan: Gerakan bolak-balik kepala cetak pada printer digital dan printer format besar.Dirgantara: Digunakan sebagai platform uji simulasi untuk komponen seperti sayap pesawat dan servo rudal.Barang sehari-hari: Bahkan perabotan kantor kelas atas (seperti meja yang dapat disesuaikan ketinggiannya) dan perangkat rumah pintar dapat ditemukan di dalamnya. Untuk meringkas aplikasi intinya:Tujuan utamanya adalah untuk memastikan bahwa komponen pada perangkat cepat, stabil, akurat, dan mampu menahan beban.Jika Anda tertarik dengan panduan linier, silakan tinggalkan informasi Anda dan saya akan menghubungi Anda tepat waktu.

Biasa pemandu linier Seringkali berkarat di lingkungan lembap, yang memengaruhi pengoperasiannya. Artikel ini memperkenalkan solusi rel pemandu baru yang tahan korosi dan "kedap air" untuk melindungi bengkel dengan kelembapan tinggi seperti pembersihan dan akuakultur. Bahaya tersembunyi dari lingkungan lembap: kelembapan di peralatan pembersih dan bengkel pengolahan produk akuatik melebihi 75%, dan sering terpapar cairan pendingin dan air. Rel pemandu biasa akan berkarat dalam waktu 1 bulan, dan karat tersebut akan menyebabkan slider macet. Perawatan memerlukan penghilangan karat dan penggantian aksesori, sehingga mengakibatkan biaya perawatan bulanan yang tinggi.   Rel pemandu terbuat dari baja tahan karat 304 (sangat tahan korosi) dengan lapisan antikarat berlapis krom berlapis-lapis. Rel ini telah lulus uji semprot garam (500 jam) dan tidak menunjukkan tanda-tanda karat. Meskipun terkena air dan pendingin dalam jangka waktu lama, rel ini tetap halus dan bebas karat, sehingga cocok untuk lingkungan lembap dan rawan air.   Jika Anda memiliki kebutuhan, silakan tinggalkan pesan dan kirimkan pesan pribadi kepada saya untuk mendapatkan buku contoh panduan linier tahan korosi. Para insinyur merekomendasikan material berdasarkan kelembapan sekitar dan jenis cairan kontak!

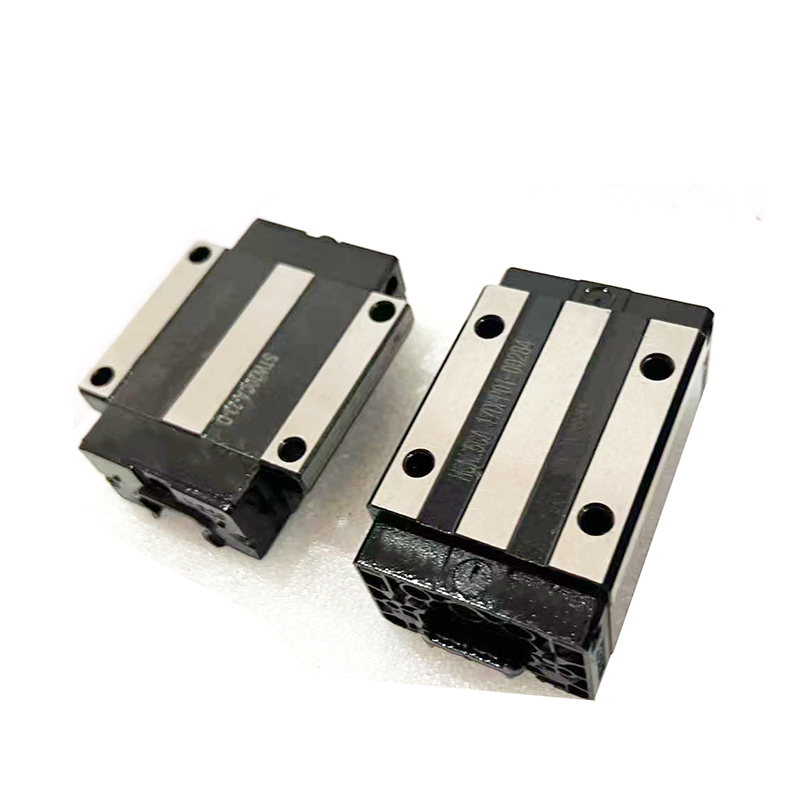

Persiapan Pra-instalasi1. Alat dan BahanPlatform Pemasangan/Basis Peralatan: Permukaan pemasangan yang telah dikerjakan terlebih dahulu.Kunci Hex: Sesuai dengan baut rel pemandu; sebaiknya dengan tampilan torsi.Indikator Dial/Penanda Dial: Dengan dasar magnetik untuk pengukuran presisi.Level: Tingkat presisi; untuk perataan awal.Platform Marmer atau Penggaris Presisi: Sebagai referensi kelurusan.Kain Bebas Lin, Alkohol Kemurnian Tinggi, atau Aseton: Untuk membersihkan.Sarung tangan: Untuk mencegah keringat merusak rel pemandu.Obeng atau Batang Pengungkit: Untuk menggerakkan slide. 2. Prosedur PembersihanBersihkan Permukaan Pemasangan: Lap permukaan pemasangan rel pemandu, lubang berulir, dan permukaan referensi pemosisian pada alas peralatan secara menyeluruh dengan kain bebas serat yang dibasahi alkohol atau aseton. Pastikan tidak ada minyak, debu, gerinda, atau residu sealant lama.Rel Pemandu yang Bersih:Jangan lepaskan kemasan asli rel pemandu sampai sebelum pemasangan.Setelah melepas rel pemandu, usap perlahan bagian bawah dan samping (permukaan pemasangan) rel pemandu dengan bahan pembersih. Jangan usap permukaan raceway atau slider!Lubang pengisian oli pada penggeser biasanya tertutup rapat; berhati-hatilah agar tidak mengotori bagian dalam saat membersihkan.Pemeriksaan: Sentuh semua permukaan pemasangan untuk memeriksa goresan dan gerinda. Jika ada gerinda kecil, poles perlahan dengan batu oli.Langkah-langkah Instalasi (Mengambil sepasang rel pemandu sebagai contoh) Langkah 1: Pasang rel pemandu pertama (rel pemandu referensi)Ini adalah langkah yang paling krusial, karena keakuratannya menentukan keakuratan keseluruhan sistem.Pasang rel pemandu: Pasang rel pemandu pertama (biasanya yang lebih panjang sebagai referensi) secara perlahan pada permukaan pemasangan. Kencangkan semua baut pemasangan dengan tangan, tetapi jangan kencangkan sepenuhnya; pastikan baut dapat diputar dengan mudah.Kelurusan yang benar (opsional tetapi direkomendasikan):Tempatkan kepala indikator dial pada sisi (permukaan akhir) rel pemandu.Gerakkan alas indikator dial secara perlahan di sepanjang rel pemandu dan amati pembacaan indikator dial. Sesuaikan pembacaan dengan mengetuk sisi rel pemandu secara perlahan (menggunakan palu plastik atau kuningan) hingga variasi berada dalam batas yang dapat diterima (misalnya, ±0,01 mm).Langkah ini memastikan kelurusan rel pemandu individual.Pemasangan Awal: Dimulai dengan baut di tengah rel pemandu, kencangkan baut secara diagonal hingga sekitar 70% dari torsi terukur. Hal ini mencegah rel pemandu berubah bentuk akibat tegangan yang tidak merata.Pengencangan Akhir: Sekali lagi, kencangkan semua baut secara diagonal hingga 100% dari torsi terukur.Langkah Kedua: Pasang Rel Pemandu Kedua (Rel Pemandu yang Digerakkan)Tujuannya adalah untuk memastikan paralelisme kedua rel pemandu.Pasang Rel Pemandu Kedua dan Slide: Pasang rel pemandu kedua pada permukaan pemasangan dan pasang baut-bautnya terlebih dahulu. Bersamaan dengan itu, pasang kedua slider (slide) pada kedua rel pemandu secara berurutan.Menyambungkan Kaca Objek: Gunakan meja kerja mesin atau pelat penghubung presisi untuk menyambungkan kedua kaca objek. Ini akan membentuk satu kesatuan.Memperbaiki Paralelisme:Ini adalah langkah paling krusial. Letakkan kepala indikator dial di sisi rel pemandu kedua.Dorong meja kerja/pelat penghubung maju mundur secara perlahan, yang menyebabkan slide menggerakkan seluruh sistem pengukuran di sepanjang rel pemandu referensi.Perubahan pada pembacaan indikator dial mencerminkan kesalahan paralelisme antara dua rel pemandu.Sesuaikan dengan mengetuk perlahan rel pemandu kedua hingga pembacaan indikator dial berubah ke akurasi yang diperlukan (misalnya, ±0,01 mm).Amankan rel pemandu kedua:Setelah paralelisme disesuaikan, tahan rel pemandu kedua pada tempatnya, lalu kendurkan sambungan antara salah satu slide dan meja kerja/pelat penghubung. Ini untuk melepaskan tekanan internal yang disebabkan oleh penyelarasan paksa.Kencangkan semua baut pemasangan rel pemandu kedua secara diagonal sesuai torsi terukur.Langkah 3: Inspeksi Akhir dan PelumasanKonfirmasi Akurasi Akhir: Dorong meja kerja lagi dan periksa paralelisme dengan indikator dial untuk memastikan bahwa akurasi tidak berubah setelah mengencangkan baut.Uji Jalan: Dorong meja kerja secara manual, gerakkan sepanjang langkahnya. Prosesnya harus terasa halus dan lancar, tanpa lengket, suara tidak biasa, atau tekanan yang tidak konsisten.Menambahkan Minyak/Gemuk:Lepaskan segel sambungan gemuk dari ujung penggeser.Gunakan gemuk atau oli yang ditentukan, oleskan melalui pistol gemuk sampai gemuk lama dan baru sedikit meluap dari tepi segel.Pasang penutup debu (jika ada).Tindakan Pencegahan dan Kesalahan Umum **Jangan Dipukul:** Jangan memukul rel pemandu, slider, atau sekrup bola secara langsung dengan palu. Gunakan palu plastik atau kuningan untuk penyetelan halus.**Jangan Membongkar Slider:** Slider merupakan komponen presisi. Jika terlepas dari rel pemandu, bola-bolanya dapat terlepas, menyebabkan hilangnya presisi secara permanen atau kerusakan fungsional. Jangan pernah memisahkan slider dari rel pemandu kecuali benar-benar diperlukan.**Urutan Pengencangan Baut yang Salah:** Mengencangkan baut langsung dari satu ujung ke ujung lainnya akan menyebabkan rel pemandu terpuntir, sehingga menimbulkan tekanan internal dan sangat memengaruhi kelurusan dan kesejajaran.Pembersihan yang tidak memadai: Bahkan partikel debu kecil yang memasuki saluran transmisi dapat bertindak seperti "pasir penggiling", secara drastis mempercepat keausan rel pemandu dan penggeser, yang menyebabkan kegagalan dini.Mengabaikan pelepas tegangan: Gagal melonggarkan sambungan satu sisi slide saat memasang rel pemandu kedua akan membuat keseluruhan sistem dalam keadaan pra-tekanan, meningkatkan resistansi selama pengoperasian, menimbulkan panas dan kebisingan, serta mengurangi masa pakai.

【Linear guides】can be categorized into ball linear guides, roller linear guides, and wheel linear guides. They are used to support and guide moving parts, enabling them to perform reciprocating linear motion in a given direction. Based on the nature of friction, linear motion guides can be classified into sliding friction guides, rolling friction guides, elastic friction guides, and fluid friction guides.   1. Definition: Linear guides, also known as linear rails, slide rails, or linear guides, are used in linear reciprocating motion applications and can withstand a certain amount of torque, achieving high-precision linear motion under high loads.   2. Function: The function of linear guides is to support and guide moving parts, enabling them to perform reciprocating linear motion in a given direction. Linear bearings are mainly used in automated machinery, such as German-imported machine tools, bending machines, and laser welding machines. Of course, linear bearings and linear shafts are used in conjunction. Linear guides are mainly used in mechanical structures with high precision requirements. The moving and stationary elements of a linear guide do not require an intermediate medium; instead, rolling steel balls are used.   3. Working Principle: It can be understood as a rolling guide, where steel balls endlessly roll and circulate between the slider and the guide rail, allowing the load platform to move easily and linearly along the guide rail with high precision. This reduces the coefficient of friction to one-fiftieth of that of traditional sliding guides, easily achieving very high positioning accuracy. The end-unit design between the slider and the guide rail allows the linear guide rail to simultaneously bear loads in all directions (up, down, left, and right). The patented recirculation system and simplified structural design make HIWIN's linear guide rails have smoother and lower noise movement. The slider transforms the motion from a curve to a straight line. Like planar guide rails, linear guide rails have two basic components: a fixed component that acts as a guide, and a moving component. Since linear guide rails are standard components, for machine tool manufacturers, the only task is to machine a mounting plane and adjust the parallelism of the guide rail. The guide rail, acting as a guide, is made of hardened steel and is precision ground before being placed on the mounting plane. For example, a guide rail system that withstands both linear forces and overturning moments is significantly different in design from a guide rail that only withstands linear forces. Over time, the steel balls begin to wear, weakening the preload acting on them and reducing the motion accuracy of the machine tool's working parts. To maintain initial accuracy, the guide rail support, or even the guide rail itself, must be replaced. If the guide rail system already has a preload, and system accuracy has been lost, the only solution is to replace the rolling elements. The guide rail system is designed to maximize the contact area between the fixed and moving elements. This not only improves the system's load-bearing capacity but also allows it to withstand the impact forces generated by intermittent or heavy cutting, widely distributing the force and expanding the load-bearing area. To achieve this, guide rail systems use various groove shapes, with two representative types: Gothic (pointed arch) grooves, which are extensions of a semicircle with the contact point at the apex; and arc-shaped grooves, which serve the same purpose. Regardless of the structural form, the goal is the same: to maximize the contact radius of the rolling steel balls with the guide rail (fixed element). The key factor determining the system's performance characteristics is how the rolling elements contact the guide rail.   4. Application Areas: ① Linear guides are mainly used in automated machinery, such as German-imported machine tools, bending machines, laser welding machines, etc. Linear guides and linear shafts are used in conjunction. ② Linear guides are primarily used in mechanical structures with high precision requirements. The moving and fixed components of a linear guide do not use an intermediate medium but rather rolling steel balls. This is because rolling steel balls are suitable for high-speed motion, have a low coefficient of friction, and high sensitivity, meeting the working requirements of moving parts, such as tool holders and slides in machine tools. If the force acting on the steel balls is too large, or the preload time is too long, it will increase the resistance of the support movement.   5. Precautions for Use: Prevent Rusting: When handling linear guides directly by hand, thoroughly wash away sweat and apply high-quality mineral oil before handling. Pay special attention to rust prevention during the rainy season and summer. Keep the Environment Clean: Keep the linear guides and their surrounding environment clean. Even tiny dust particles invisible to the naked eye entering the guides will increase wear, vibration, and noise. Installation requires careful attention. Linear guides must be installed with utmost care. Forceful impacts, direct hammering, and pressure transmission through rolling elements are strictly prohibited. Appropriate installation tools are essential. Use specialized tools whenever possible, avoiding the use of cloths or short-fiber materials.   6. Cleaning the Guides: As core components of the equipment, guides and linear shafts function as guides and supports. To ensure high machining accuracy, the guides and linear shafts must possess high guiding precision and good motion stability. During operation, the workpiece generates significant amounts of corrosive dust and fumes. Long-term accumulation of these dust and fumes on the guide and linear shaft surfaces significantly impacts machining accuracy and can form pitting, shortening the equipment's lifespan. To ensure stable machine operation and product quality, regular maintenance of the guides and linear shafts is crucial. Note: For cleaning guides, prepare a dry cotton cloth and lubricating oil. Engraving machine guides are divided into linear guides and roller guides. Cleaning the linear guide rail: First, move the laser head to the far right (or left) to locate the linear guide rail. Wipe it with a dry cotton cloth until it is shiny and dust-free. Add a small amount of lubricant (sewing machine oil is acceptable; do not use machine oil). Slowly move the laser head left and right a few times to distribute the lubricant evenly. Cleaning the roller guide rail: Move the crossbeam to the inside, open the end covers on both sides of the machine, locate the guide rail, and wipe the contact areas between the guide rail and the roller with a dry cotton cloth. Then move the crossbeam and clean the remaining areas.   7. Development Prospects: With the continuous expansion of industries such as power, data communication, urban rail transit, automobiles, and shipbuilding, the demand for linear guide rails will grow rapidly. The linear guide rail industry has huge development potential in the future.   【Slide Block】The slide block material itself has appropriate hardness and wear resistance, sufficient to withstand the friction of movement. The hardness of the cavity or core part on the slide block should be the same level as other parts of the mold cavity and core. 1. Industrial Process Equipment: Molds are crucial process equipment for producing various industrial products. With the rapid development of the plastics industry and the widespread application of plastic products in aerospace, electronics, machinery, shipbuilding, and automotive industries, the requirements for molds are becoming increasingly stringent. Traditional mold design methods are no longer adequate. Compared to traditional mold design, Computer-Aided Engineering (CAE) technology offers significant advantages in improving productivity, ensuring product quality, reducing costs, and alleviating labor intensity.   2. Applications: Widely used in spraying equipment, CNC machine tools, machining centers, electronics, automated machinery, textile machinery, automotive, medical devices, printing machinery, packaging machinery, woodworking machinery, mold making, and many other fields.   If you have any questions in this regard, our product experts are happy to answer them! Our engineering team will be happy to answer your technical questions about the applications of our products as soon as possible. This article was compiled from online sources for the purpose of disseminating more information. If it infringes upon your rights, please contact us for deletion. For information on lead screws/guide rails/slider/spindles/machine tools, please feel free to contact us.

The linear guide slider achieves efficient continuous operation 24 hours a day without jamming. The core reason lies in the synergistic effect of its structural design, lubrication system, and material manufacturing process, while the accompanying installation and maintenance specifications also play a crucial role. Specifically, this can be divided into the following aspects: High-precision rolling friction structure, replacing sliding friction The core of the linear guide is the rolling contact between the balls/rollers inside the slider and the guide rail. Compared to the surface contact of traditional sliding guides, the coefficient of friction in rolling contact is extremely low. This structure significantly reduces resistance and heat generation during operation. Even during long-term continuous operation, excessive frictional heat will not cause component expansion and jamming. Simultaneously, the circulating design of the balls/rollers ensures that the slider receives uniform force throughout its movement, without any jamming or interruption points. A stable and reliable lubrication system ensures long-term operation. Lubrication is a core element in preventing jamming. Linear guides are typically equipped with a long-lasting lubrication structure: The slider has a built-in oil reservoir and grease holder to store sufficient grease, continuously supplying oil to the ball/guide contact surfaces during operation, forming an oil film and reducing wear and resistance from direct metal-to-metal contact. Some industrial-grade guides also support automatic lubrication systems, which can replenish lubricant at regular intervals and in measured amounts to meet the lubrication needs of 24-hour uninterrupted operation. High-quality grease possesses high-temperature resistance, anti-aging properties, and load-bearing capacity, and will not be lost or fail due to temperature increases during prolonged operation. High-rigidity, wear-resistant materials and surface treatment processes The core components of the guide rails and sliders are generally made of high-carbon chromium bearing steel. After quenching, the hardness can reach HRC58~62, possessing extremely strong wear resistance and fatigue resistance. They are not prone to wear or deformation during long-term operation, avoiding jamming caused by component deformation. The guide rail surface undergoes precision grinding, achieving a roughness of Ra0.1~0.2μm. Combined with high-precision grinding of the ball bearings, this ensures smooth movement. Some products also undergo chrome plating, nitriding, and other surface treatments to further enhance wear resistance and rust prevention, preventing jamming caused by corrosion. Sealed and dustproof design to isolate external impurities Impurities (such as dust and iron filings) entering the slider are a common cause of jamming. Therefore, linear guides are equipped with professional seals: Dustproof sealing rings are installed at both ends of the slider, and a scraper plate is also provided on the outside to remove dust and debris from the guide surface, preventing them from entering the ball circulation channel; In harsh working conditions, dust covers, bellows, and other accessories can be added to completely isolate external contaminants, ensuring the cleanliness of internal moving parts and maintaining long-term smooth operation. Proper installation and load matching In practical applications, correct installation accuracy and load selection are also prerequisites for 24-hour jam-free operation: During installation, ensure the parallelism and straightness of the guide rail to avoid uneven force on the slider, uneven wear, and jamming due to installation deviations; During selection, choose a guide rail of appropriate specifications according to the actual load to ensure that the load is within the rated range and prevent overload from causing ball deformation or jamming.
