Siapakah "garis hidup" yang menjaga transmisi presisi?

Sebagai komponen inti transmisi presisi, kinerja sekrup bola secara langsung memengaruhi akurasi posisi dan stabilitas gerakan seluruh sistem. Menurut statistik, lebih dari 60% kegagalan presisi mesin perkakas CNC terkait dengan keausan sekrup atau kegagalan beban awal. Hari ini, kami akan menyebutkan dan memperkenalkan teknologi utama dan metode praktis deteksi sekrup bola.

1. Deteksi akurasi geometris

Kesalahan timah: Gunakan interferometer laser untuk deteksi, kesalahan kumulatif sekrup timah kelas atas di seluruh proses harus ≤5μm/m

Akurasi profil ulir: Profiler mengukur deviasi sudut gigi (dalam ±30')

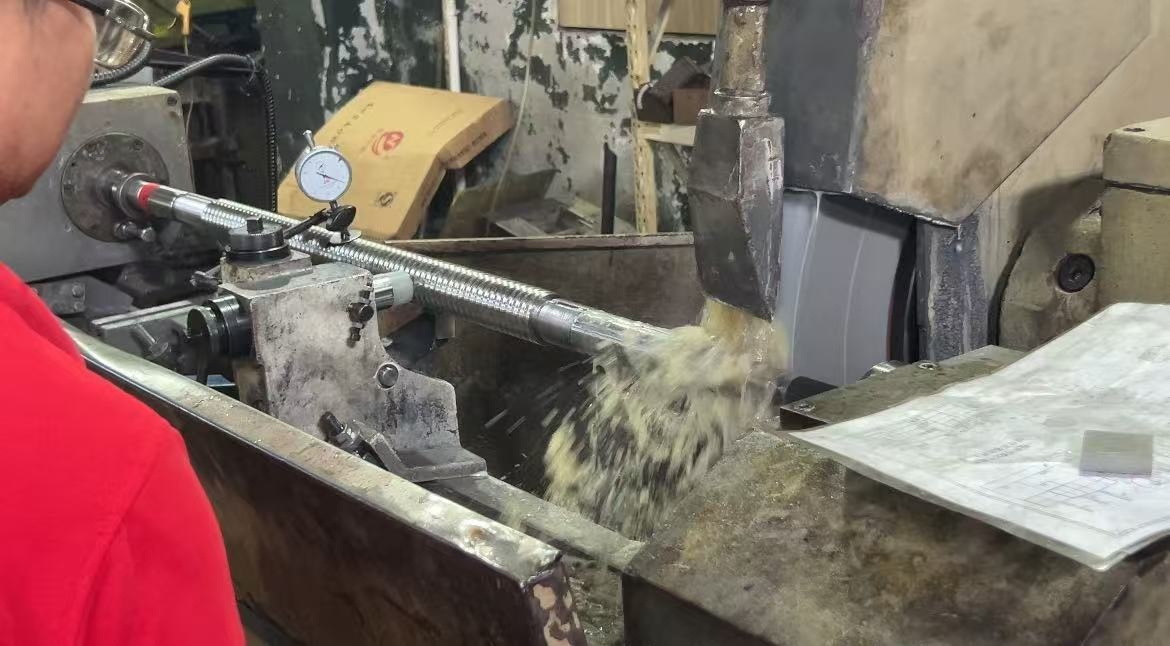

Diameter tengah runout: V-block dengan deteksi mikrometer, nilai tipikal ≤0,01mm

2. Deteksi kinerja gerakan

Jarak bebas terbalik: Melalui pengukuran gerakan mikro maju dan mundur, tingkat presisi harus ≤3arcmin

Deteksi torsi gesekan: Sensor torsi mengukur torsi awal (biasanya <(beban dinamis terukur 1%)

Karakteristik kenaikan suhu: Pencitra termal inframerah memantau kurva kenaikan suhu selama operasi kecepatan tinggi

3. Deteksi daya tahan

Uji kehidupan: ≥1 juta pengujian bolak-balik di bawah beban terukur

Pengukuran keausan: Mesin tiga koordinat secara teratur mendeteksi perubahan pada profil jalur balap

Analisis spektrum getaran: FFT menganalisis komponen frekuensi getaran abnormal

4. Evolusi peralatan deteksi: Dari alat ukur mekanis hingga diagnosis cerdas

Mikrometer mekanik + blok pengukur standar

Proyektor optik mendeteksi profil ulir

Keterbatasan: Mengandalkan pengalaman operator, efisiensi rendah

Interferometer laser (seperti Renishaw ML10)

Profiler kontak (Taylor Hobson dari Talysurf)

Kemajuan: Akurasi 0,1μm, keluaran digital

Sistem pemantauan online (seperti i-Smart THK)

Deteksi otomatis visi mesin (seri Keyence CV-X)

Keunggulan: Akuisisi data real-time + prediksi kesalahan AI

5. Keterampilan praktis untuk deteksi di tempat

Kasus: Pemecahan Masalah Jitter Sumbu Z di Pusat Permesinan

Penilaian awal: Gunakan indikator dial untuk mendeteksi gerakan aksial (diukur 0,08 mm, 3 kali standar)

Deteksi kedalaman:

Interferometer laser mendeteksi kurva kesalahan utama dan menemukan titik mutasi lokal

Endoskopi memeriksa jalur mur dan menemukan bahwa 2 bola rusak

Solusi: Ganti rakitan mur dan kencangkan kembali untuk menghilangkan getaran

6. Prospek teknologi deteksi mutakhir

Deteksi penginderaan kuantum:

Institut PTB Jerman telah mencapai pengukuran regangan skala nano berdasarkan pusat warna NV berlian, yang dapat mendeteksi distribusi tegangan mikroskopis sekrup.

Teknologi kembaran digital:

Model sekrup virtual dibangun melalui data waktu nyata, dan akurasi sisa masa pakai diprediksi sebesar 92% (data verifikasi Siemens).

Pengujian non-destruktif Terahertz:

Laboratorium THK Jepang menggunakan gelombang 0,3 THz untuk mendeteksi cacat internal sangkar resin, dengan akurasi identifikasi 50μm.

7. Aturan emas untuk menjaga presisi

Tiga elemen pemeliharaan harian:

Manajemen pelumasan: Gunakan gemuk yang telah ditentukan (seperti Klüber Isoflex NBU15)

Tindakan pencegahan debu: Tingkat kebersihan ISO 4406 16/14/11

Penyesuaian beban awal: Periksa perubahan torsi beban awal secara teratur

Kriteria penilaian skrap:

Penggantian harus dilakukan ketika salah satu kondisi berikut terjadi:

Kesalahan prospek melebihi nilai awal sebesar 300%

Luas pengelupasan rol > 3mm²

Deformasi kandang menyebabkan bola macet

Kesimpulan:

Teknisi inspeksi bertransformasi dari "penilai kualitas" menjadi "dokter presisi", menggunakan metode deteksi cerdas untuk mendiagnosis peralatan canggih. Di dunia presisi tingkat mikron ini, setiap pengukuran presisi merupakan komitmen terhadap komitmen kualitas "Buatan China".
